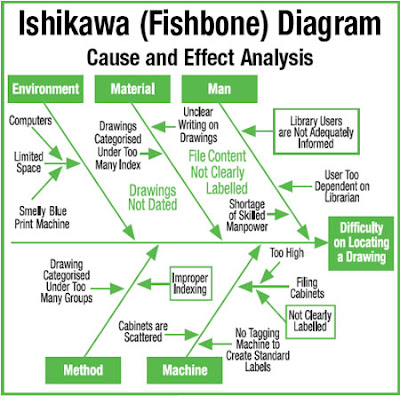

Diagrama de Ishikawa - Diagrama de Cause e Efeito - Espinha de Peixe


O Diagrama de Ishikawa , também conhecido como "Diagrama de Causa e Efeito" ou "Espinha-de-peixe", é uma ferramenta gráfica utilizada pela Administração para o Gerenciamento e o Controle da Qualidade (CQ) em processos diversos de manipulação das fórmulas. Originalmente proposto pelo engenheiro químico Kaoru Ishikawa em 1943 e aperfeiçoado nos anos seguintes.

Este diagrama também é conhecido como 6M pois, em sua estrutura, todos os tipos de problemas podem ser classificados como sendo de seis tipos diferentes:

Método
Matéria-prima
Mão-de-obra
Máquinas
Medição
Meio ambiente
Este sistema permite estruturar hierarquicamente as causas de determinado problema ou oportunidade de melhoria, bem como seus efeitos sobre a qualidade dos produtos. Permite também estruturar qualquer sistema que necessite de resposta de forma gráfica e sintética(melhor visualização).

O diagrama pode evoluir de uma estrutura hierárquica para um diagrama de relações, uma das sete ferramentas do Planejamento da Qualidade ou Sete Ferramentas da Qualidade por ele desenvolvidas, que apresenta uma estrutura mais complexa, não hierárquica.

Ishikawa observou que embora nem todos os problemas pudessem ser resolvidos por essas ferramentas, ao menos 95% poderiam ser, e que qualquer trabalhador fabril poderia efetivamente utilizá-las. Embora algumas dessas ferramentas já fossem conhecidas havia algum tempo, Ishikawa as organizou especificamente para aperfeiçoar o Controle de Qualidade Industrial nos anos 60.

Para a implementação do diagrama de Ishikawa não há limites. As empresas que preferem ir além dos padrões convencionais podem identificar e demonstrar em diagramas específicos a origem de cada uma das causas do efeito, isto é, as causas das causas do efeito. A riqueza de detalhes pode ser determinante para uma melhor qualidade dos resultados do projeto. Quanto mais informações sobre os problemas da empresa forem disponibilizadas maiores serão as chances de livrar-se deles.

fonte: wikipédia
