Estrutura Metálica - Processo Construtivo

















O sistema construtivo requer muito planejamento e um projeto muito bem compatibilizado entre as diversas especialidades (elétrica, hidráulica, ar condicionado, arquitetura, etc). Os furos para passagem das instalações são posicionados nas vigas metálicas, que são ligadas ao núcleo em concreto através de parafusos nos inserts metálicos. O pilares , também metálicos apoiam as vigas que sustentam lajes tipo skydeck. Após a montagem os pilares são envoltos por concreto, as vigas com proteção anti-fogo e as lajes skydeck são preenchidas em concreto. Tudo muito rápido, muito limpo, e muito simples. Diferente do que se pensava alguns anos atrás.

O custo do sistema gira em torno de 30% a 40% a mais do que estrutura em concreto convencional, e a redução de prazo na estrutura (caminho crítico do empreendimento), gira em torno de 25% a 30%. Basta então fazer a conta da rentabilidade que o empreendimento trará no período em que a obra será antecipada e comparar com o custo adicional esperado.

Nas fotos vemos de cima para baixo:
foto 1 - detalhe de pilar montado, com armação preparada para a concretagem.
foto 2 - detalhe pilar já concretado.
foto 3 - detalhes viga montada já com a proteção anti-fogo (jateada)
foto 4 - montagem dos pórticos

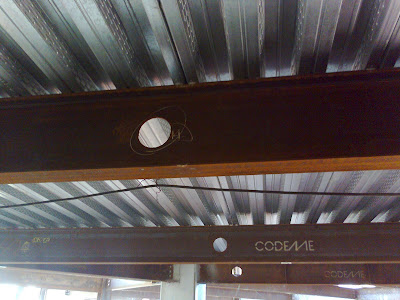

foto 5 - furação nas vigas para passagem de futuras instalações
foto 6 - detalhe da fixação das vigas metálicas no núcleo de concreto.
